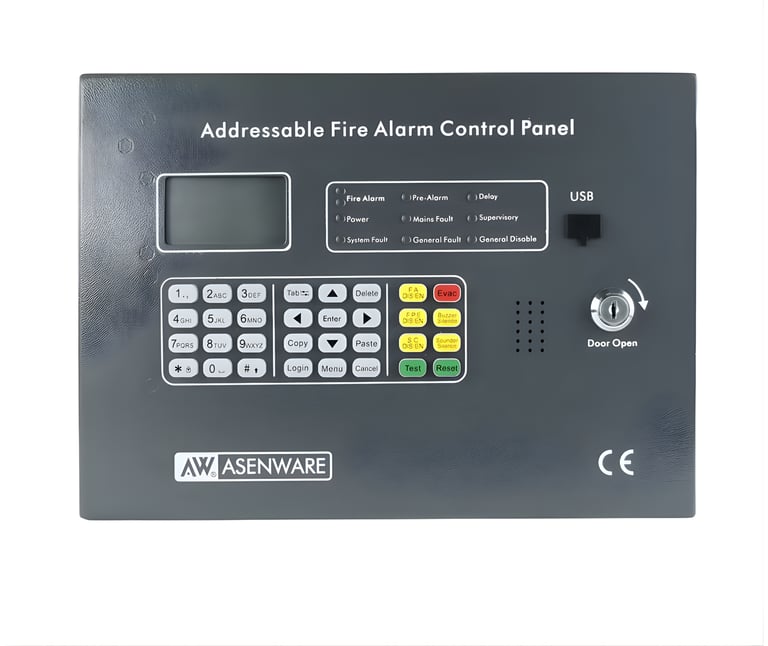

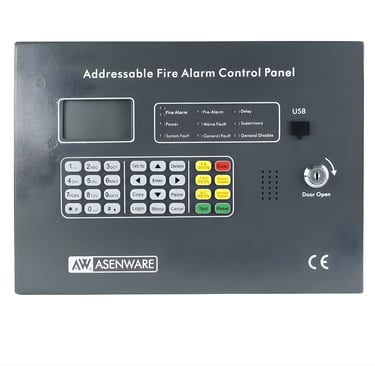

Mini Addressable Fire Alarm Control Panel

Item No.: AW-FP128

O Mini Painel de Alarme de Incêndio Endereçável AW-FP128 utiliza uma tela LCD de 3,2 polegadas, com operação por teclas, operação simples e uma interface homem-máquina agradável e moderna.

O circuito cabeado do equipamento pode ser conectado a 128 dispositivos; são 80 grupos de circuitos sem fio, e cada circuito sem fio pode ser conectado a até 20 dispositivos sem fio, como detector de fumaça, detector de temperatura, módulo de entrada e saída, etc.

Existem dois tipos de teste e configuração de equipamentos:

1. Registro automático pelo próprio painel, que registra automaticamente todos os dispositivos no loop cabeado.

2. Configuração via software no computador, permitindo configurar o status dos dispositivos.

Até 8 painéis podem se comunicar entre si para controle remoto.

Um grupo de acionamento (linkage group) independente pode ser configurado para os dispositivos de cada zona. Quando um dispositivo gera um alarme, outros dispositivos podem ser acionados por meio de estrobos (sirene/flash) de acordo com as configurações de linkage da zona.

Descrição

Recursos

• Operação por tela LCD de 3,2 polegadas.

• Todos os dispositivos endereçáveis utilizam sistema de dois fios.

• Um único loop pode conectar 128 dispositivos endereçáveis cabeados.

• Armazena até 999 registros de histórico, preservados mesmo com falta de energia.

• Possui quatro níveis de acesso.

• Conta com bateria reserva recarregável.

• LEDs permitem avaliar rapidamente o status de funcionamento do equipamento.

• Função de busca automática de dispositivos.

• Os oito painéis podem ser controlados remotamente.

• Software via USB permite verificar e configurar status dos dispositivos e registros de histórico de incêndio.

Parâmetros Técnicos

• A alimentação principal do painel pode ser 110 VAC ou 220 VAC (+20%), operando em 50 Hz ou 60 Hz. O equipamento utiliza duas baterias de 12 V / 2,3 Ah cada (baterias seladas de chumbo-ácido). A proteção de baixa tensão da bateria atua em 21 V.

• Cada loop suporta 128 pontos endereçáveis.

• As condições ambientais permitidas incluem temperatura entre –10°C e 55°C (14°F a 134°F) e umidade relativa entre 5% e 95%, sem condensação.

• O fusível de entrada AC é um fusível de vidro 1A/250 V, modelo slow-blow (5 × 20 mm). O fusível da saída DC é um fusível cerâmico 10A/250 V, também slow-blow (5 × 20 mm).

• Os bornes de ligação aceitam fios entre 12 AWG e 18 AWG (0,75 a 2,5 mm²).
  As dimensões do painel são: 330 mm × 235 mm × 90 mm.
