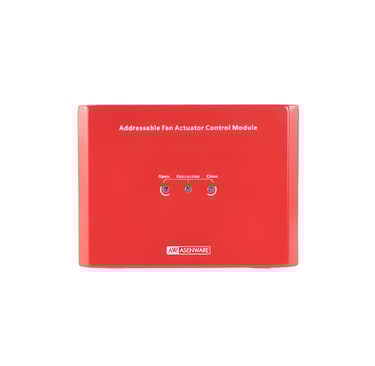

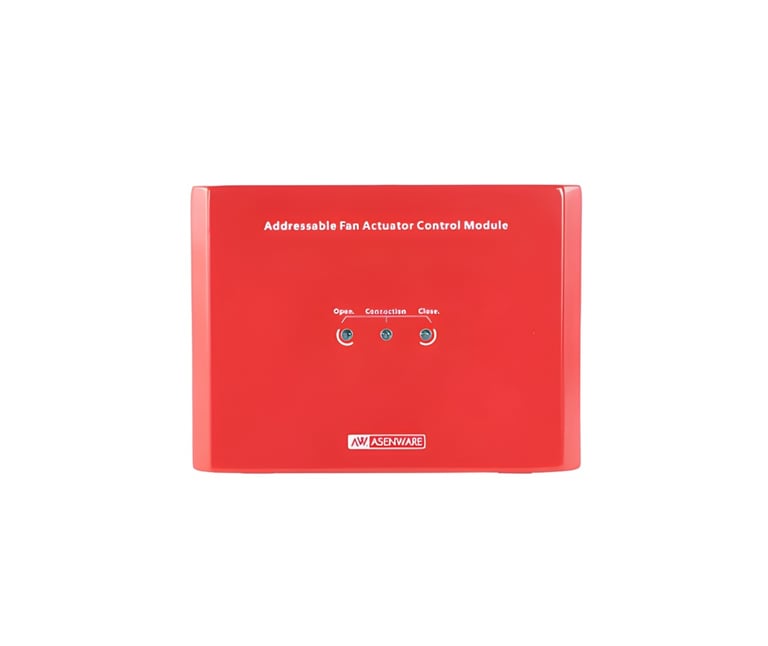

Módulo de Controle de Atuador de Exaustor (Fan Actuator Control Module)

Item Nº: AW-D127

O dispositivo AW-D127 é um módulo de controle de atuador de ventilador (fan actuator) para aplicação em sistemas de alarme de incêndio endereçáveis AW-FP200 / AW-FP128 e também em sistemas convencionais de alarme de incêndio.

Ele é fácil de instalar e permite o controle manual ou automático do atuador do ventilador.

Descrição

Características

1. Fácil instalação

2. Tecnologia endereçável de comunicação em 2 fios

3. Controle do atuador de ventilação em modo manual ou automático

4. Detecção de abertura da caixa

5. A saída mantém o status de falta de energia por meio de relé de retenção magnética (detecção de circuito aberto do motor do atuador)

6. Função de monitoramento de falta de energia na entrada de alimentação

7. Terminal de retorno de posição do ventilador para acima de 85° e abaixo de 5°

Parâmetros Técnicos

• Modelo: AW-D127

• Tensão principal:

  • Parte de monitoramento: LOOP 24V

  • Parte de controle: AC 220V ou DC 24V

• Corrente de trabalho:

  • Corrente de alarme do loop ≤ 40 mA

  • Parte de controle ≤ 500 mA

• Ambiente: Temperatura de -10°C a 50°C, umidade relativa de 5% a 95% (sem condensação)

• Aplicação: Uso exclusivamente interno

• Grau de retorno de posição: Menos de 5° e maior que 85°

• Condições ambientais adicionais:

  • Temperatura: -10°C a 50°C (14–122°F)

  • Umidade: ≤ 95% RH, sem condensação
