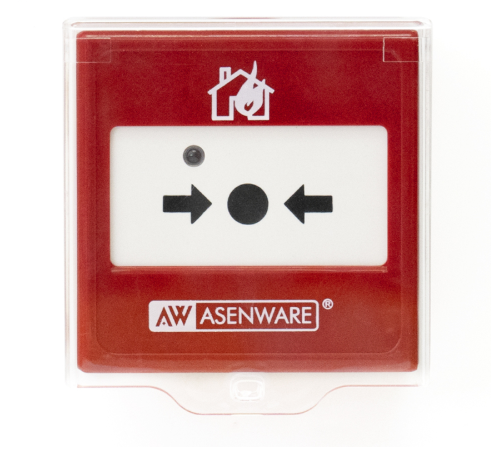

Acionador Manual Sem Fio

Item Nº: AW-D135W

O acionador manual sem fio AW-D135W é projetado principalmente para uso com um sistema de controle sem fio. Quando ele é pressionado após a confirmação manual de um incêndio, um sinal de alarme é enviado ao sistema de alarme de incêndio, que, após receber o sinal, exibirá o endereço codificado e o status do dispositivo.

Descrição

Características do Produto

1. Instalação semiembutida ou sobreposta

2. Acionamento reutilizável (não utiliza vidro quebrável)

3. Indicador por LED

4. Não requer cabeamento (instalação fácil)

5. Codificação totalmente eletrônica, reprogramável no local através do codificador AW-FR100

6. Compatível com os padrões mais recentes da EN-11

Parâmetros Técnicos

• Tensão de operação: 2 a 3 VDC (bateria CR17450 ou CR17330)

• Corrente de operação:

  • Modo de monitoramento: ≤ 20 µA

  • Modo de alarme: ≤ 100 mA

• Frequência de operação: 428 MHz a 438 MHz

• Temperatura de operação: –10°C a 55°C

• Umidade relativa: ≤ 95% (não-condensante)

• Classe de proteção: IP30

• Aplicação: Uso interno

• Codificação: Programada via codificador; faixa de endereços de 1 a 250

• Material e cor: ABS, vermelho

Base de Montagem

O AW-D135W Wireless Manual Pull Station deve atender a todos os códigos locais aplicáveis.
Conforme ilustrado na Figura 2, a base deve ser embutida na parede, onde o acionador será fixado ao tampa intermediária da base.

• Dimensões da tampa intermediária: 87 mm × 87 mm × 7 mm (C × L × A)

• Diâmetro do furo de fixação: φ5 mm

• Espaçamento dos furos de fixação: 60 mm a 62,5 mm

• O eletroduto deve entrar pela parte inferior da tampa intermediária, conforme mostrado na Figura 3.
